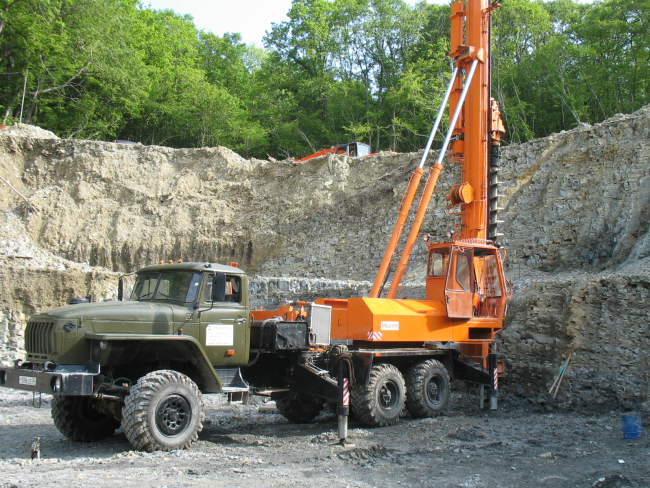

Машина бурильная шнековая МБШ-818
Бурильная шнековая машина МБШ-818 открывает новую серию машин строительного направления, выпускаемых ОАО «Стройдомаш», предназначена для производства буронабивных и буроинъекционных свай при проведении свайно-фундаментных работ в строительстве.
Производственные испытания машины проходили в г. Санкт-Петербург на строительных площадках ОАО НВСП «Техпрогресс» (работы производились с использованием непроходных и проходных шнеков). Результат испытаний подтвердил, что бурильная шнековая машина МБШ-818 обладает рядом отличетельных особенностей и преимуществ:
- более высокая производительность по сравнению с применяемыми для выполнения данного вида работ бурильными машинами российского производства;
- наличие подвижного вращателя, гидравлического привода вращения бурильного инструмента;
- наличие поворотной платформы и возможность продольного перемещения бурильного оборудования позволяют получать несколько скважин, не меняя позиции;
- по желанию заказчика бурильное оборудование может устанавливаться на любое шасси.
| Базовое шасси |
Урал-4320 (6х6) |
| Глубина бурения, м |
|
| - шнеки |
20 |
| - полые шнеки |
25 |
| Диаметр бурения шнеки (полые шнеки), м |
0,8 (0,46) |
| Максимальный продольный ход вращателя, м |
7,5 |
| Тип основного бурильного инструмента |
Снаряд буровой шнековый |
| Угол бурения, градусов |
80...95 |
| Максимальный крутящий момент на бурильном инструменте, кН*м |
40 |
| Расчетная максимальная осевая нагрузка на бурильном инструменте при заглублении, кН |
98 |
| Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН |
68,6 |
| Тип привода подачи бурильного инструмента |
гидравлический |
| Тип привода вращения бурильного инструмента |
гидравличекий |
| Тип привода грузоподъёмного механизма |
гидравлический |
| Максимальная грузоподъёмность, кг |
3000 |
| Максимальная высота подъема грузового крюка, м |
10 |
| Максимальный угол поворота бурильного оборудования в плане, градусов |
180 |
| Максимальное продольное перемещение мачты, м |
0,8 |
| Максимальная частота вращения бурильного инструмента, об./мин. |
20 |
| Крутящий момент на бурильном инструменте, Н.м |
40950 |
| Максимальная частота вращения бурильного инструмента, об/мин |
20 |
| - продолный |
15 |
| - поперечный |
10 |
| Распределение нагрузки на дорогу, Н |
|
| - через шины колес переднего моста |
51940 |
| - через шины колес задней тележки |
156800 |
| Габаритные размеры машины в транспортном положении, мм |
|
| - длина |
10800 |
| - ширина |
2500 |
| - высота |
3970 |
| Габаритные размеры машины в рабочем положении, мм |
|
| - длина |
10510 |
| - ширина |
4500 |
| - высота |
10820 |
| Время бурения скважины диаметром 0,5 м на глубину 7 м в немерзлых грунтах III категории, мин |
20 |
| Масса полная, кг |
21300 |
| Максимальная допускаемая скорость передвижения (транспортная), км/ч |
50 |
| Обслуживающий персонал, чел |
2 |
| Удельный контрольный расход топлива в режиме бурения, литров |
17 |
